Presse plieuse CNC 4 axes pour tôles métalliques

Les concepts innovants d'ACCURL® sont basés sur des années d'expérience qui ont permis de développer la presse plieuse hydraulique Smart Fab B qui permet de plier plus rapidement et avec de meilleurs mesures et dimensions grâce aux doigts de butée. Cette presse plieuse vous permettra de produire massivement et avec précision, ce qui résultera en une diminution des coûts par pièce.

Des pliages avec plus de puissance plus rapides et plus profonds :
Les presses plieuses ACCURL® SMART-FAB permettent aux opérateurs d'améliorer la cadence de production tout en limitant les pertes de temps.

4-Axis Hydraulic CNC Sheet Metal Presse plieuse

Principales caractéristiques:
● Les vérins sont chromés et usinés avec une précision de 0.001 mm et les vérins subissent un traitement de surface pour durcir.
● Les systèmes de verrouillage sont faciles à utiliser et usinés avec une grande précision.
● Les bras de support à l'avant peuvent se déplacer le long de la machine et sont facilement ajustables.
● Les composants hydrauliques Bosch-Rexroth sont produits en accord avec les normes CE.
● 2 cellules photoélectriques pour la protection sur les côtés.
● Outils à fixation rapide.
● Les échelles de mesure sont précises à ± 0,01 mm.
● Contrôleur CNC et doigts de butée basculants pour pliage à l'envers.
● Contrôleur DELEM DA52S CNC multifonction et totalement programmable.
● Systèmes électriques SIEMENS/SCHNEIDER.
● Position de référence des axes faite automatiquement quand la machine est allumée.
● Les protections de côté respectent les normes CE
● Les vérins synchronisés vous donneront les meilleurs résultats et une grande répétabilité.
● Système de mesures et de positionnement 2 axes (X=800 mm et R), avec une répétabilité de ± 0,01 mm, qui se déplace sur des rails avec une vis à billes. La longueur de pliage est ainsi parfaitement contrôlée.

Equipements standards:
● Hauteur ajustable et support avant réglable par glissement.
● Contrôleur DELEM DA52s CNC avec programme PC-Profile-T.
● Système de verrouillage rapide Promecam.
● Profondeur de gorge de 410 mm.
● Commande numérique 3 axes plus 1:
-Y1, Y2 - Positionnement de précision.
-X, R – Bonne précision grâce au système de doigts de butée automatique contrôlée par servomoteur.
-Axes Z1 et Z2 ajustable manuellement.
- Système de variation de pression à commande numérique.
● 2 doigts de butée
● Capots pour vérins et poutre supérieure
● Les outils supérieurs et inférieurs ont subi un traitement thermique de durcissement.
● Axe X=800 mm contrôlé numériquement avec le système de doigts de butée automatique
● La pédale de commande est conçue suivant les normes CE et est utilisable pour les pliages simples ou multiples.
● Les 2 cellules photoélectriques sont placées en face à face pour la protection arrière.
● Réglage électrique adapté en fonction du pays d'installation du client.
● Le panneau électrique a un système de refroidissement qui respecte les normes CE et est équipé de composants électriques et d'automatiques de marque SIEMENS.

Spécifications

Modèle (SMART FAB)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
Force de pliage		KN	600	800	1100	1350	1750	1750	2200
Longueur de pliage		mm	1500	2500	3200	3200	3200	4200	3200
Distance entre les colonnes		mm	1100	2060	2700	2700	2700	3700	2700
Ouverture		mm	405	405	430	430	430	430	430
Course de translation		mm	200	200	200	200	200	200	200
Profondeur de gorge		mm	370	400	400	400	400	400	400
Epaisseur des colonnes		mm	80	80	100	100	100	100	140
Vitesse de descente		mm/min	200	200	180	180	160	160	160
Vitesse de pressage		mm/min	8	8	10	10	10	10	10
Vitesse de retour		mm/min	180	180	150	150	150	150	140
Course de la butée arrière		mm	500	600	800	800	800	800	800
Dimensions de la machine	L	mm	1825	2825	3500	3550	3500	4500	3500
	l	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2300	2350	2650	2700	2700	2750	2900
Poids de la machine		kg	4600	5600	8000	9500	10000	12000	13200

Les meilleurs pliages avec ACCURL. Nos clients peuvent plier des pièces plus longues et plus épaisses grâce à notre gamme de plieuses de série Smart Fab B!

Photos détaillées

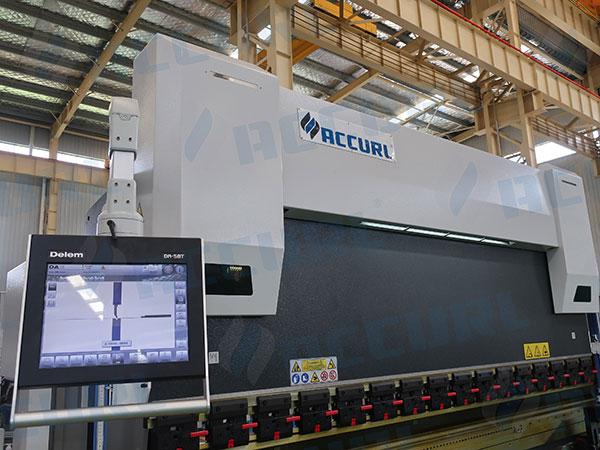

Système de commande visuel DELEM DA58T 2D

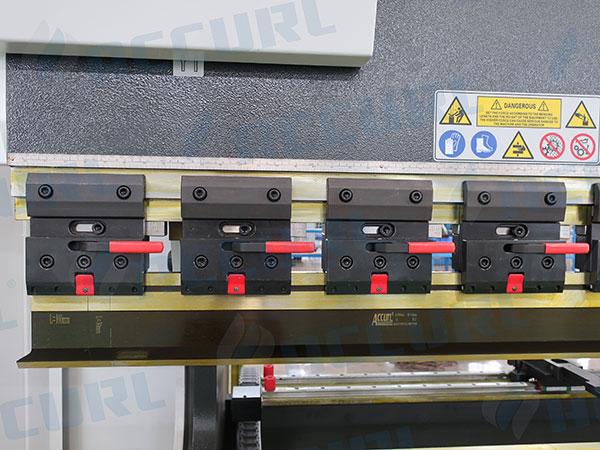

Plieuse avec outils supérieurs standards et outils inférieurs avec une forme 4V

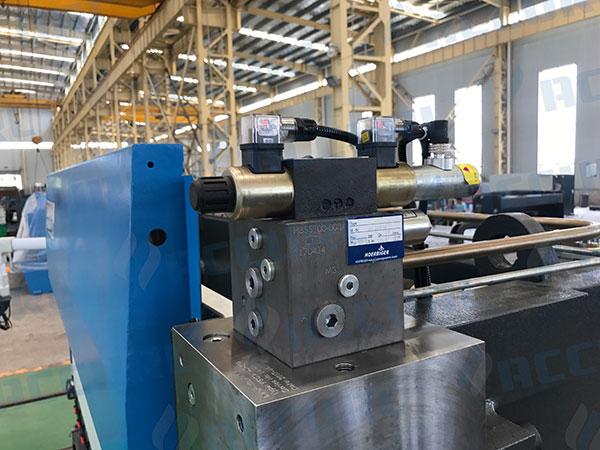

Système à servomoteur hydraulique
Protection arrière lumineuse (catégorie 4)

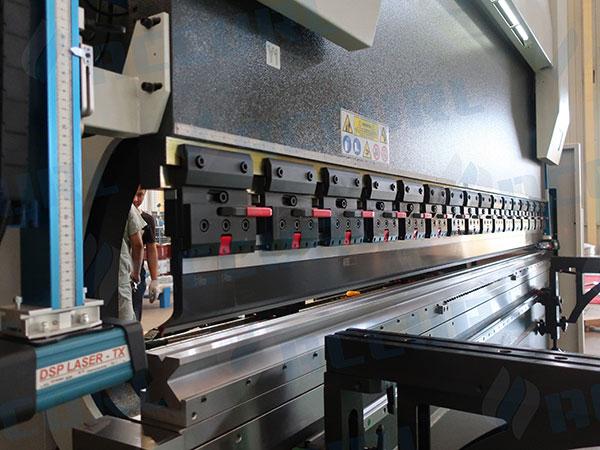

Système de protection laser dans la zone des outils
