Principales caractéristiques:

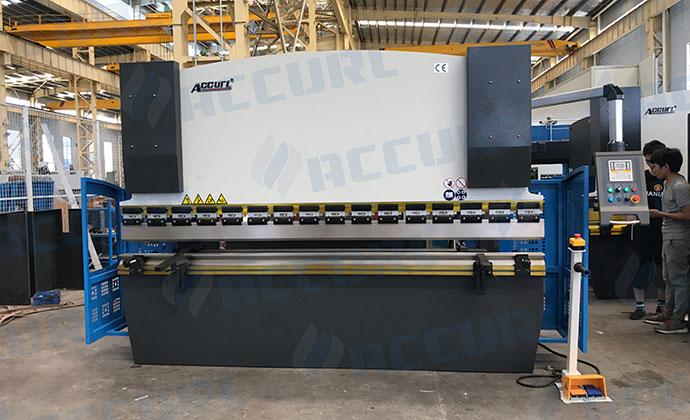

1. La gamme de presses plieuses Easy Bend B est parfaite pour plier de petites pièces à faible coût. Avec une barre de pliage synchronisée par 2 axes contrôlés numériquement, ces plieuses sont aussi performantes que des plieuses plus grandes.
2. Cette presse plieuse hydraulique à commande numérique est le compromis parfait entre prix, facilité d'utilisation et performance
3 Contrôleur ergonomique et facile d'utilisation ESTUN E21s ou ELGO P40 NC (Marque allemande)
4. 2 axes à commande numérique:
• Axe Y positionné précisement grâce à sa carte de contrôle

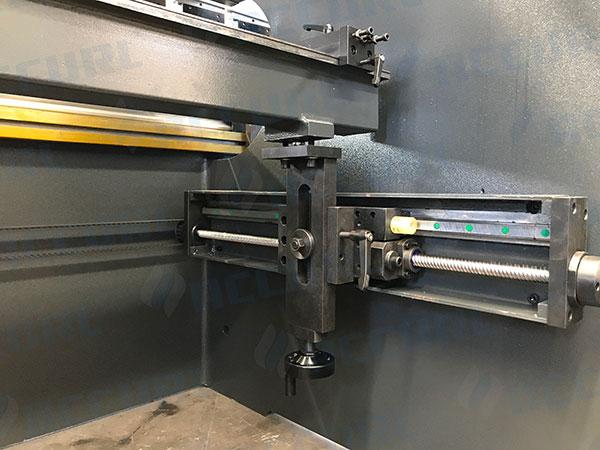

• Axe X positionné précisement grâce à sa carte de contrôle et ses doigts de butée automatique (back gauge)
• Réglage manuel des axes R, Z1 et Z2
• Système de variation de pression manuel (Option)
5. Barrière de sécurité et verrouillage électrique pour protéger les opérateurs
Équipements standards:
● Verrouillage supérieur avec système d'anti-pincement
● Support de plaque
● Axes de réglage de la profondeur motorisés
● Butée arrière
● Protection lumineuse

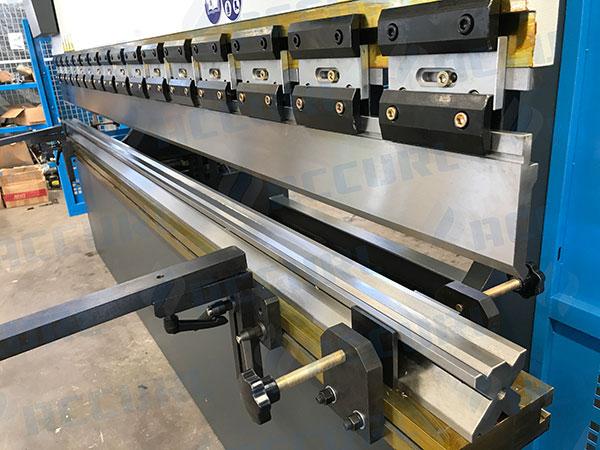

● Outils de pliage supérieur et inférieur
● Contrôleur ESTUN E21s ou ELGO P40 NC (Marque allemande)
● Système hydraulique de marque allemande Bosch-Rexroth

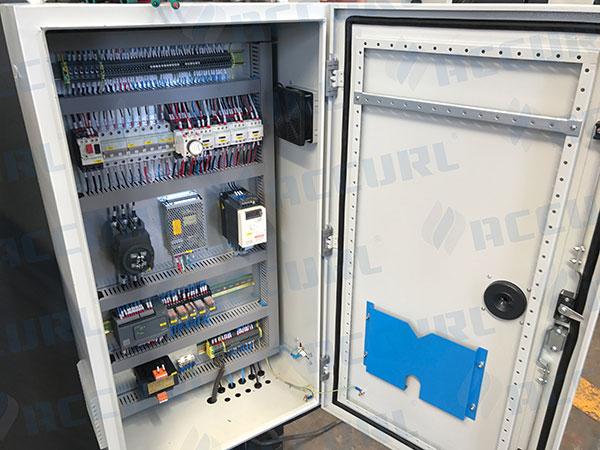

● Composants électromécaniques de marque Schneider Electrics
● Protection de surcharge hydraulique et électrique
● Bras support à l'avant et bras équerre
● Onduleur Delta avec une vis à bille et tige polie d'une précision de 0,05mm.
Modèle(AC/MB7) | 100T/4000 | 125T/2500 | 125T/3200 | 160T/2500 | 160T/3200 | 160T/4000 | 160/6000 | |
Effort de pliage | KN | 1000 | 1250 | 1250 | 1600 | 1600 | 1600 | 1600 |
Longueur de pliage | mm | 4000 | 2500 | 3200 | 2500 | 3200 | 4000 | 6000 |
Distance entre colonnes | mm | 3350 | 1850 | 2550 | 1950 | 2540 | 3140 | 4800 |
Profondeur de gorge | mm | 320 | 320 | 320 | 330 | 330 | 330 | 330 |
Distance de translation | mm | 120 | 130 | 130 | 200 | 200 | 200 | 200 |
Ajustement de translation | mm | 100 | 130 | 130 | 200 | 200 | 200 | 150 |
Hauteur de fermeture Max. | mm | 390 | 390 | 390 | 465 | 465 | 465 | 465 |
CADENCE | min-1 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
Puissance moteur principal | kW | 7.5 | 11 | 11 | 11 | 11 | 11 | 11 |
Poids de la machine | kg | 7800 | 6100 | 7300 | 8900 | 9720 | 11160 | 18600 |
Dimensions(L×W×H) | mm | 4590×1745 ×2450 |
3190×1945 ×2420 |
3790×1935 ×2420 |
3300×2225 ×2560 |
4100×2250 ×2560 |
4800×2250 ×2560 |
6400×2250 ×2960 |
Modèle(AC/MB7) | 200T/3200 | 200T/4000 | 200T/6000 | 250T/3200 | 250T/4200 | 250T/5000 | 250T/6000 | |
Effort de pliage | KN | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 2500 |
Longueur de pliage | mm | 3200 | 4000 | 6000 | 3200 | 4200 | 5000 | 6000 |
Distance entre colonnes | mm | 2550 | 3260 | 4800 | 2540 | 3140 | 4000 | 5000 |
Profondeur de gorge | mm | 350 | 350 | 350 | 400 | 400 | 400 | 400 |
Distance de translation | mm | 230 | 200 | 200 | 250 | 250 | 250 | 250 |
Ajustement de translation | mm | 160 | 160 | 160 | 180 | 180 | 180 | 180 |
Hauteur de fermeture Max. | mm | 515 | 515 | 515 | 535 | 535 | 535 | 500 |
CADENCE | min-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 |
Puissance moteur principal | kW | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
Poids de la machine | kg | 12500 | 14300 | 21300 | 13900 | 15320 | 17100 | 18600 |
Dimensions(L×W×H) | mm | 3750×2180 ×2950 |
4450×2180 ×3000 |
6420×2180 ×2900 |
3840×2250 ×2920 |
4840×2250 ×2920 |
5640×2250 ×2980 |
6420×2250 ×2980 |
Modèle(AC/MB7) | 300T/4000 | 300T/5000 | 300T/6000 | 400T/4000 | 400T/6000 | 500T/4000 | 500T/6000 | |
Effort de pliage | KN | 3000 | 3000 | 3000 | 4000 | 4000 | 5000 | 5000 |
Longueur de pliage | mm | 4000 | 5000 | 6000 | 4000 | 6000 | 4000 | 6000 |
Distance entre colonnes | mm | 2900 | 3900 | 4900 | 3140 | 5000 | 3050 | 4760 |
Profondeur de gorge | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Distance de translation | mm | 250 | 250 | 250 | 320 | 320 | 320 | 320 |
Ajustement de translation | mm | 180 | 180 | 180 | 220 | 220 | 220 | 220 |
Hauteur de fermeture Max. | mm | 535 | 535 | 535 | 600 | 600 | 630 | 630 |
CADENCE | min-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 |
Puissance moteur principal | kW | 22 | 22 | 22 | 37 | 37 | 37 | 37 |
Poids de la machine | kg | 24400 | 27100 | 29100 | 30100 | 41100 | 42000 | 47600 |
Dimensions (L×W×H) | mm | 4400×2250 ×3115 |
5400×2250 ×3115 |
6400×2250 ×3520 |
4800×2625 ×3700 |
6800×2650 ×3900 |
4200×4500 ×4760 |
6200×4500 ×4760 |
Modèle (AC/MB7) | 40T/1600 | 50T/2500 | 63T/2500 | 80T/2500 | 80T/3200 | 80T/4000 | 100T/2500 | 100T/3200 | |
Effort de pliage | KN | 400 | 500 | 630 | 800 | 800 | 800 | 1000 | 1000 |
Longueur de pliage | mm | 1600 | 2500 | 2500 | 2500 | 3200 | 4000 | 2500 | 3200 |
Distance entre colonnes | mm | 1250 | 2000 | 1900 | 1900 | 2600 | 3350 | 1850 | 2550 |
Profondeur de gorge | mm | 230 | 230 | 250 | 320 | 320 | 320 | 320 | 320 |
Distance de translation | mm | 100 | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
Ajustement de translation | mm | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 |
Hauteur de fermeture Max. | mm | 320 | 320 | 320 | 360 | 360 | 360 | 390 | 390 |
CADENCE | min-1 | ≥ 11 | ≥ 11 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 |
Puissance moteur principal | kW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
Poids de la machine | kg | 3000 | 3600 | 4150 | 4800 | 5580 | 6120 | 5850 | 6500 |
Dimensions(L×l×H) | mm | 2100×1250 ×2050 |
3150×1350 ×2240 |
2850×1890 ×2150 |
3180×1750 ×2350 |
3820×1700 ×2350 |
4350×1700 ×2400 |
2850×1750 ×2360 |
3790×1700 ×2350 |
