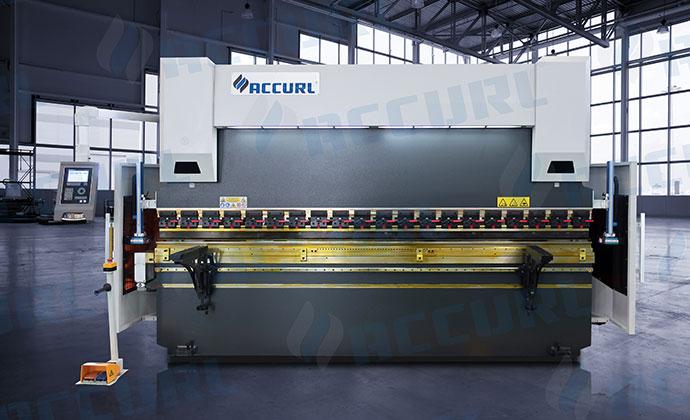

Presse plieuse CNC 3 axes pour tôles métalliques

Les presses plieuses ACCURL® SMART-FAB B sont parfaites pour plier de petites pièces à faible coût. Utilisant 3 axes contrôlés numériquement, ces plieuses sont aussi performantes que des plieuses plus grandes.

Des pliages avec plus de puissances, plus rapides et plus profonds :
Les presses plieuses ACCURL® SMART-FAB permettent aux opérateurs d'améliorer la cadence de production tout en limitant les pertes de temps.

Principales caractéristiques:
● Les vérins sont chromés et usinés avec une précision de 0.001 mm et ils subissent un traitement de surface pour durcir.
● Les systèmes de verrouillage sont faciles d'utilisation et usinés avec une grande précision.
● Les bras de support à l'avant peuvent se déplacer le long de la machine et sont facilement ajustables.
● Les composants hydrauliques Bosch-Rexroth sont produits en accord avec les normes CE.
● 2 cellules photoélectriques pour la protection sur les côtés.
● Outils à fixation rapide.
● Les échelles de mesure sont précises à ± 0,01 mm.
● Les vérins synchronisés vous donneront les meilleurs résultats et une grande répétabilité.
● Système de mesures 2 axes très longs (X=800 mm et R), avec une répétabilité de ± 0,01 mm, qui se déplace sur des rails avec une vis à billes. La longueur de pliage est contrôlée par une commande numérique et le système de doigts de butée automatique (back gauge) est basculante pour pliage à l'envers.
● Contrôleur DELEM DA52S CNC multifonction et totalement programmable.
● Systèmes électriques SIEMENS/SCHNEIDER.
● Position de référence des axes faite automatiquement quand la machine est allumée.
● Les protections de côté respectent les normes CE.

Standard Equipment:
● Hauteur ajustable et support avant réglable par glissement.
● Contrôleur DELEM DA52s CNC avec programme PC-Profile-T.
● Système de verrouillage rapide Promecam.
● Profondeur de gorge de 410 mm.
● Commande numérique 3 axes plus 1:
- Y1, Y2 – Positionnement de précision.
- X – Précision grâce à la contrôlée par servomoteur.
- Axes R, Z1, Z2 ajustable manuellement.
- Système de variation de pression à commande numérique.
● 2 doigts de butée
● Capots pour vérins et poutre supérieure
● Les outils supérieurs et inférieurs ont subi un traitement thermique de durcissement.
● Axe X=800 mm contrôlés numériquement avec les doigts de butée.
● La pédale de commande est conçue suivant les normes CE et est utilisable pour les pliages simples ou multiples.
● Les 2 cellules photoélectriques sont placées en face à face pour la protection arrière.
● Réglage électrique adapté en fonction du pays d'installation du client.
● Le panneau électrique a un système de refroidissement qui respecte les normes CE et est équipé de composants électriques et d'automatiques de marque SIEMENS.

Spécifications

Modèle (SMART FAB)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
Force de pliage		KN	600	800	1100	1350	1750	1750	2200
Longueur de pliage		mm	1500	2500	3200	3200	3200	4200	3200
Distance entre les colonnes		mm	1100	2060	2700	2700	2700	3700	2700
Ouverture		mm	405	405	430	430	430	430	430
Course de translation		mm	200	200	200	200	200	200	200
Profondeur de gorge		mm	370	400	400	400	400	400	400
Epaisseur des colonnes		mm	80	80	100	100	100	100	140
Vitesse de descente		mm/min	200	200	180	180	160	160	160
Vitesse de pressage		mm/min	8	8	10	10	10	10	10
Vitesse de retour		mm/min	180	180	150	150	150	150	140
Course de la butée arrière		mm	500	600	800	800	800	800	800
Dimensions de la machine	L	mm	1825	2825	3500	3550	3500	4500	3500
	l	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2300	2350	2650	2700	2700	2750	2900
Poids de la machine		kg	4600	5600	8000	9500	10000	12000	13200

Photos détaillées

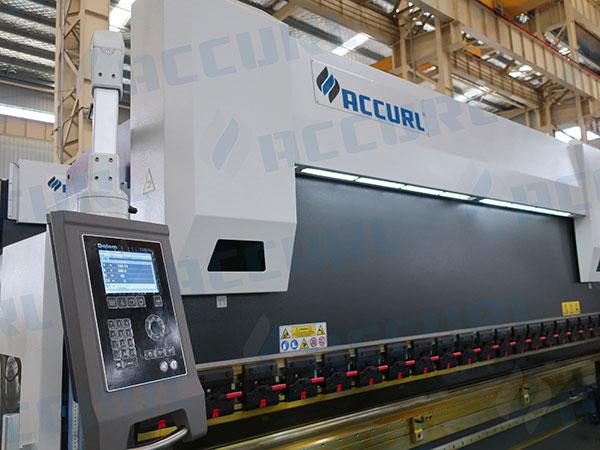

Système de commande numérique DELEM DA52s

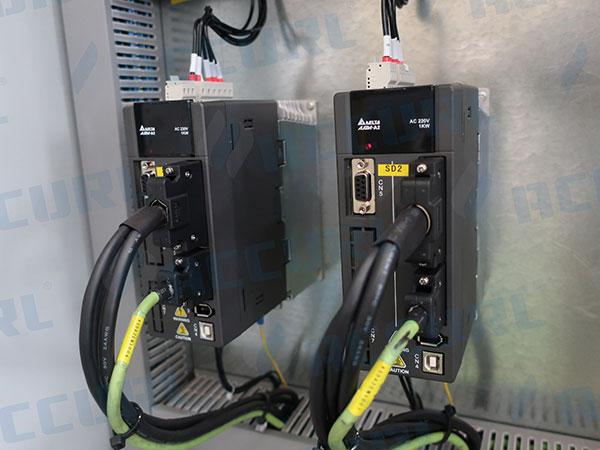

Doigts de butée utilisant des servomoteurs Delta

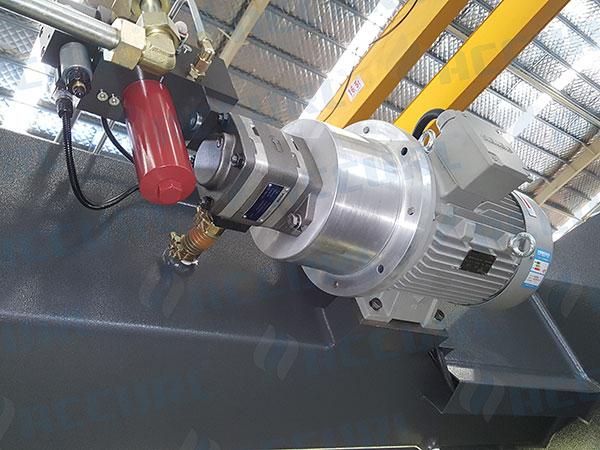

Pompe hydraulique de marque allemande VOITH

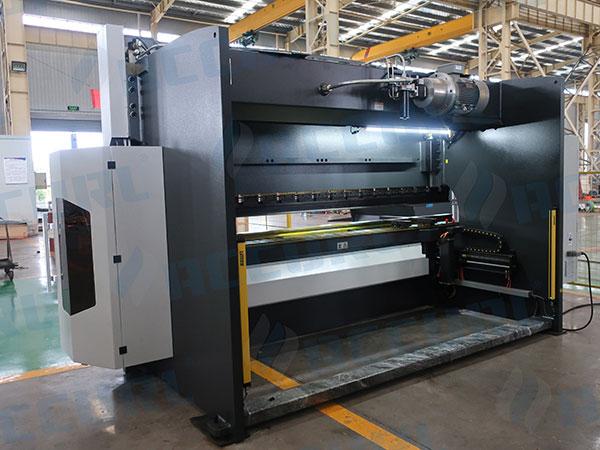

Protection arrière à l'aide d'un rideau lumineux

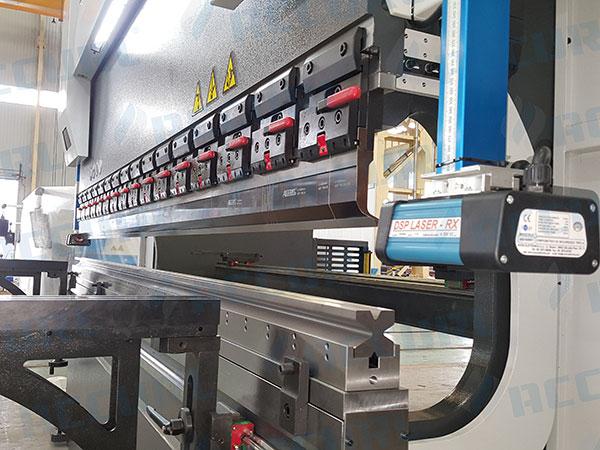

Presse plieuse avec outils supérieurs standards et outils inférieurs avec une forme 4V
