Machine de toute dernière génération
La cadence de production est le facteur le plus important pour augmenter les résultats d'une entreprise.
La série Speed-Bend est conçue pour permettre une production rapide et de haute qualité afin de réduire le temps et ainsi le coût pour chaque pièce produite.
Solution de pliage sans précédent
Les machines et options peuvent être individualisées sur mesure. Réussissez à augmenter votre productivité avec des solutions de pliage à la pointe de la technologie.
Production exceptionnelle, haute performance et réduction du temps de production
1. Les vitesses de chute libre, de pliage et de retour élevé font des presses plieuses de la série Speed-Bend le meilleur choix pour réussir dans le marché compétitif de demain.
2. Les presses plieuses de la série Speed-Bend offrent une vitesse de production deux fois plus rapide que les presses plieuses conventionnelles.
3. Tout en améliorant la vitesse de nos presses plieuses, nos ingénieurs du département R&D d' ACCURL ont aussi augmenté la course et l'ouverture de la presse pour avoir ainsi une presse plieuse plus polyvalente.
4. Grâce à ces caractéristiques, vous pouvez réaliser des pliages profonds et avec des outils plus longs. De plus, les pièces sont facilement retirées après pliage pour permettre une meilleure cadence.
5. Les pièces de types Z peuvent être pliées avec des outils plus longs.
"Vitesse de chute libre élevée"
"Vitesse de pliage élevée"
"Vitesse de retour élevée"

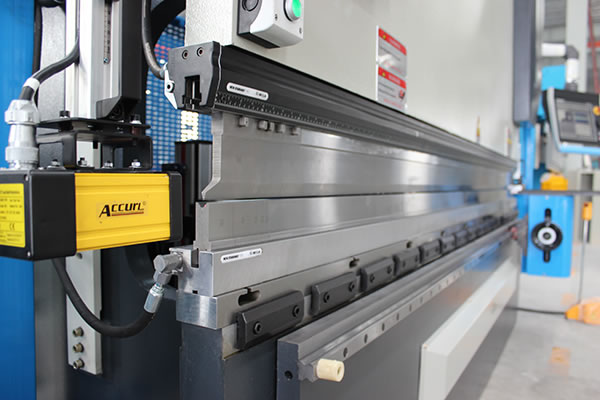

Doigts de butée servomotorisé sur les axes X, R, Z1, Z2 (standard)
1. La butée arrière à commande numérique ACCURL est rapide et précise. De plus, leur conception robuste permet une utilisation pendant de nombreuses années.
2. Ce système est contrôlé par servomoteurs avec une vis à billes et des guidages linéaires avec une précision de 0,01mm.
3. Les doigts de butée peuvent contrôler les axes supplémentaires X1, X2, Z1, Z2, R1 et R2 sur demande.
Si vous cherchez une machine rapide, polyvalente et avec un excellent rendement, alors les machine de la gamme Speed-Bend sont parfaites pour vous
1. Grâce aux vérins et valves synchronisés vous obtenez des pliages de haute qualité et avec une excellente répétabilité.
2. Position de référence et calibration des axes fait automatiquement quand la machine est allumée.
3. Toutes les machines de pliage d'ACCURL sont conçues avec l'outil SOLIDWORKS et fabriquées avec de l'acier ST44-1 utilisent ainsi les dernières technologies possibles.
4. La poutre mobile supérieure utilise des roulements à 8 points de contact donnant ainsi une précision de 0.01mm.
5. Les outils supérieurs et inférieurs de marques réputées ont une excellente durée de vie et offrent un pliage de grande précision.
6. Pompe haute pression très silencieuse.
La série de presse plieuse Speed-Bend vous offre une combinaison parfaite pour plier de plus longue pièce avec vitesse et puissance
Équipements standard
1. Châssis monobloc rigide fait avec un acier ST44 A1 pour résister aux flexions et fortes contraintes.
2. 6 axes (Y1, Y2, X, R, Z1, Z2)
3. Doigts de butée sur les axes X, R, Z1, Z2 contrôlés par servomoteur avec son graphique de code couleurs.
4. Servomoteur hydraulique HOERBIGER.
5. Système anti-flexion motorisé à commande numérique.
6. Outils supérieurs standard renforcés et outils inférieurs renforcés avec une forme 4V (section de 835 mm).
7. Fixation des outils supérieurs et inférieurs à montage rapide
8. Contrôleurs graphiques sélectionnables : Delem DA56s avec écran tactile en couleur ou Cybelec Mod Eva 12S.
9. Le panneau électrique à un système de refroidissement qui respecte les normes CE et est équipé de composants électriques et d'automatiques de marque SIEMENS.
10. Interface de contrôle suspendu, ergonomique et simple d'utilisation.
11. Protection arrière lumineuse (catégorie 4).
12. Capot de côté avant avec arrêt d'urgence.
13. Axes Y1 et Y2 synchronisés avec un codeur linéaire précis à 0.01mm.
14. La pédale de commande de ces plieuses est conçue suivant les normes CE.
15. Support avant sur glissant avec emplacement en T et règle en mm/pouces.
16. Profondeur de 410 mm.

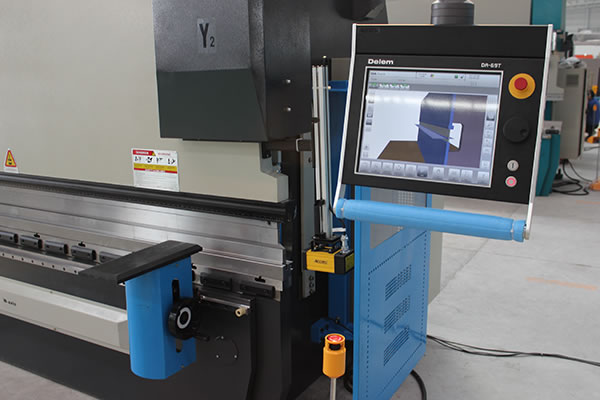

Contrôle numérique Delem DA66T
1. Programmation par graphique 2D sur écran tactile.
2. Visualisation de la simulation et de la production en 3D.
3. Ecran LCD (TFT) de 17 pouces en couleur.
4. Compatible avec les programmes développés sous Windows.
5. Compatibilité du module numérique Delem Modusys (Modules adaptables).
6. Interface clé USB.
7. Système à architecture ouverte.
8. Programme spécifique et application supporté grâce à l'environnement multitâche du contrôleur.
9. Capteur de pliage et interface pour les corrections.
Modèle (SC/MB8) | 63×1500 | 63×2500 | 100×3200 | 100×4200 | 160×3200 | 160×4200 | 250×3200 | ||
Effort de pliage | kN | 630 | 630 | 1000 | 1000 | 1600 | 1600 | 2500 | |
Longueur de pliage Max. | mm | 1500 | 2500 | 3200 | 4200 | 3200 | 4200 | 3200 | |
Distance entre colonnes | mm | 1100 | 2060 | 2700 | 3700 | 2700 | 3700 | 2700 | |
Ouverture | mm | 430 | 430 | 480 | 480 | 480 | 480 | 480 | |
Course de translation | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
Profondeur de gorge | mm | 370 | 370 | 400 | 400 | 400 | 400 | 400 | |
Épaisseur des colonnes | mm | 150 | 150 | 200 | 200 | 200 | 200 | 200 | |
Vitesse de pressage | mm/min | 100 | 100 | 130 | 130 | 130 | 130 | 110 | |
Vitesse de descente | mm/min | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |
Vitesse de retour | mm/min | 100 | 100 | 125 | 125 | 125 | 125 | 110 | |
Course de la butée arrière | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Dimensions de la machine | L | mm | 1825 | 2825 | 3500 | 4500 | 3500 | 4500 | 3500 |
l | mm | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1730 | |
H | mm | 2600 | 2430 | 2540 | 2540 | 2580 | 2580 | 2580 | |
Poids de la machine | kg | 4600 | 5600 | 8000 | 9500 | 10000 | 12000 | 15000 |
Modèle (SC/MB8) | 250×4200 | 300×3000 | 300×4000 | 300×6000 | 400×4000 | 400×5000 | 400×6000 | ||
Effort de pliage | kN | 2500 | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 | |
Longueur de pliage Max. | mm | 4200 | 3000 | 4000 | 6000 | 4000 | 5000 | 6000 | |
Distance entre colonnes | mm | 3700 | 2500 | 3150 | 5050 | 3150 | 4050 | 5050 | |
Ouverture | mm | 480 | 480 | 480 | 480 | 480 | 480 | 480 | |
Course de translation | mm | 200 | 200 | 200 | 200 | 320 | 320 | 320 | |
Profondeur de gorge | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Épaisseur des colonnes | mm | 200 | 250 | 250 | 250 | 250 | 250 | 250 | |
Vitesse de descente | mm /min |
110 | 80 | 80 | 80 | 80 | 80 | 80 | |
Vitesse de pressage | mm /min |
10 | 8 | 8 | 8 | 8 | 8 | 8 | |
Vitesse de retour | mm /min |
110 | 85 | 85 | 85 | 80 | 80 | 80 | |
Course de la butée arrière | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Dimensions de la machine | L | mm | 4500 | 3300 | 4300 | 6400 | 4300 | 5300 | 6400 |
l | mm | 1730 | 1950 | 1950 | 2000 | 2100 | 2100 | 2100 | |
H | mm | 2580 | 2670 | 2670 | 2950 | 3100 | 3100 | 3170 | |
Poids de la machine | kg | 17000 | 20000 | 22000 | 30000 | 27000 | 32000 | 38000 |
