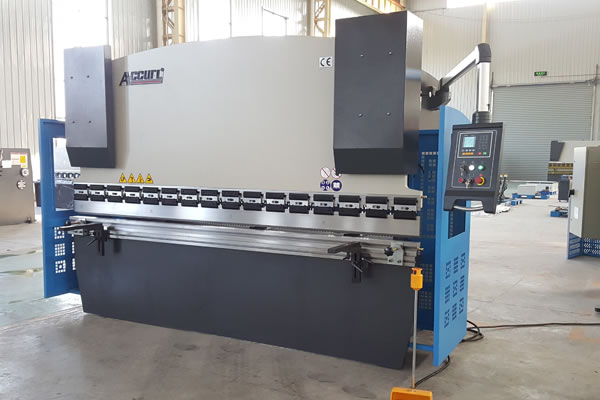

ACCURL fabrique une gamme de plieuses hydrauliques puissantes et avec un rendement excellent pour réaliser des pliages de tôles en acier pour fabrication. La gamme WC67Y de machine pour tôles est la solution parfaite pour un travail du métal simple et efficace.
Principales caractéristiques de la presse plieuse hydraulique
1. Cette cisaille hydraulique oscillante respecte les normes EU. Le bâti de la cisaille est entièrement soudé par des robots et subit un traitement thermique pour réduire les contraintes dans la matière.

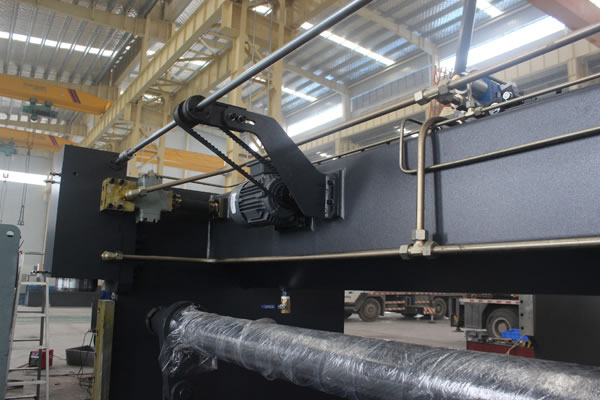

2. Le système hydraulique intégré permet une meilleure fiabilité en fonctionnement et une maintenance facile et rapide. Le système hydraulique est conçu par la marque allemande Bosch-Rexroth.
3. Grâce à cette plieuse et son système de synchronisation et de compensation mécanique, les tôles sont pliées avec une précision maximale.
4. Les courses et distances des doigts de butée peuvent être soit ajustée automatiquement ou manuellement. Les valeurs sont affichées digitalement en mètres.
5. Différents modes de fonctionnement sont disponibles grâce au retard contrôlé par relais, mode ralenti, simple ou continue.
6. Barrière de sécurité avec verrouillage électrique pour assurer un fonctionnement en toute sécurité de notre plieuse hydraulique.
Caractéristiques standard de la plieuse hydraulique

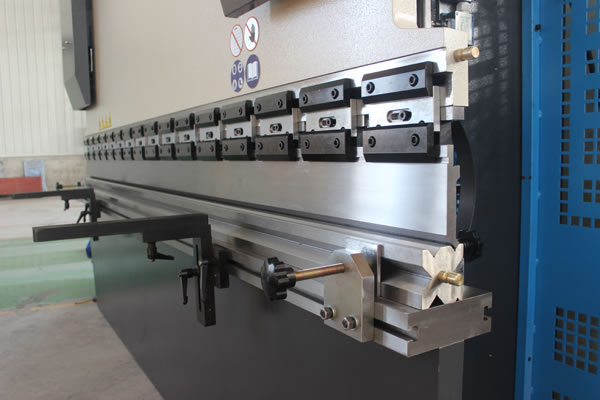

La plieuse est équipée de fixations supérieurs intermédiaires pour éviter les pincements
Bras de support
Réglage motorisé de la profondeur des axes
Butée arrière
Lumière de sécurité
Outils supérieurs et inférieurs
Contrôleur Estun E21 NC
Système hydraulique de marque allemande Bosch-Rexroth
Composants électromécaniques de marque Schneider Electrics
Protection de surcharge hydraulique et électrique

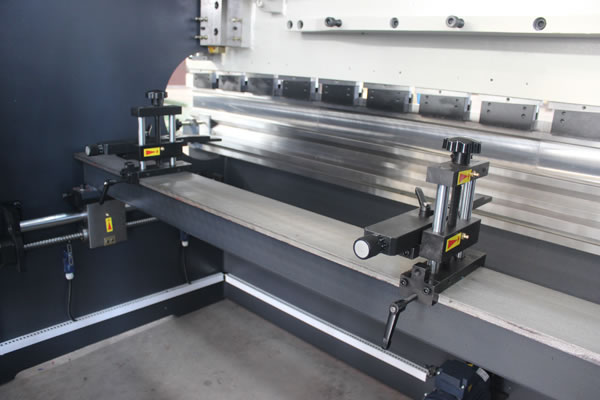

Bras support à l'avant et bras équerre
Onduleur Delta avec une vis à bille et tige polie d'une précision de 0,05mm.

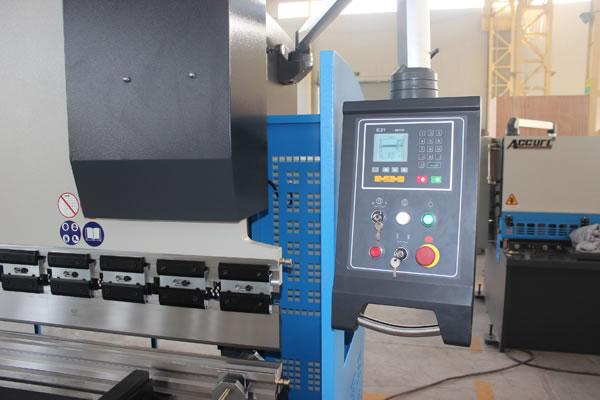

Contrôleur numérique Estun E21s NC pour plieuse hydraulique
Écran de contrôle Monochrome LCD
Facteur d'intégration mathématique totalement programmable
Contrôle de position automatisé
Autorisation de décalage d'axes
Relais pour gestion du temps intégré
Compteurs de plies
Doigts de butée avec une précision de 0,01mm
Spécifications de la plieuse hydraulique
Modèle (WC67Y/MB7) | |
|
|
|
|
|
|
|
|
Force de pliage | KN | 400 | 400 | 630 | 800 | 800 | 800 | 1000 | 1000 |
Longueur de pliage | mm | 2000 | 2500 | 2500 | 2500 | 3200 | 4000 | 2500 | 3200 |
Distance entre colonnes | mm | 1650 | 2000 | 2000 | 1990 | 2600 | 3350 | 1850 | 2550 |
Profondeur de gorge | mm | 200 | 200 | 250 | 280 | 280 | 280 | 320 | 320 |
Course de translation | mm | 100 | 100 | 100 | 100 | 100 | 100 | 130 | 130 |
Réglage de course | mm | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 |
Hauteur de translation Max. | mm | 330 | 330 | 340 | 360 | 360 | 360 | 390 | 390 |
CADENCE | min-1 | ≥ 11 | ≥ 11 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 |
Puissance moteur principal | kW | 4 | 4 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
Poids de la machine | kg | 3000 | 3600 | 4600 | 4800 | 6180 | 7720 | 6050 | 7400 |
Dimensions de la machine (L×l×H) | mm | 2500×1900 ×2240 | 2950×1920 ×2240 | 3100×1890 ×2200 | 3120×1910 ×2300 | 3820×1925 ×2300 | 4650×1925 ×2300 | 3190×1945 ×2420 | 3790×1945 ×2420 |
Model(WC67Y/MB7) | |
|
|
|
|
|
|
|
Force de pliage | KN | 1000 | 1250 | 1250 | 1600 | 1600 | 1600 | 1600 |
Longueur de pliage | mm | 4000 | 2500 | 3200 | 2500 | 3200 | 4000 | 6000 |
Distance entre colonnes | mm | 3350 | 1850 | 2550 | 1950 | 2540 | 3140 | 4800 |
Profondeur de gorge | mm | 320 | 320 | 320 | 330 | 330 | 330 | 330 |
Course de translation | mm | 130 | 130 | 130 | 200 | 200 | 200 | 200 |
Réglage de course | mm | 100 | 100 | 150 | 150 | 150 | 150 | 150 |
Hauteur de translation Max. | mm | 390 | 390 | 390 | 465 | 465 | 465 | 465 |
CADENCE | min-1 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
Puissance moteur principal | kW | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 | 11 |
Poids de la machine | kg | 8400 | 6100 | 7300 | 8900 | 9720 | 11160 | 18600 |
Dimensions de la machine (L×l×H) | mm | 4590×1945 ×2420 | 3190×1945 ×2420 | 3790×1935 ×2420 | 3300×2225 ×2560 | 4100×2250 ×2560 | 4800×2250 ×2560 | 6400×2250 ×2960 |
Modèle (WC67Y/MB7) | |
|
|
|
|
|
|
|
Force de pliage | KN | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 2500 |
Longueur de pliage | mm | 3200 | 4000 | 6000 | 3200 | 4200 | 5000 | 6000 |
Distance entre colonnes | mm | 2550 | 3260 | 4800 | 2540 | 3140 | 4000 | 5000 |
Profondeur de gorge | mm | 350 | 350 | 350 | 400 | 400 | 400 | 400 |
Course de translation | mm | 200 | 200 | 200 | 250 | 250 | 250 | 250 |
Réglage de course | mm | 150 | 150 | 150 | 180 | 180 | 180 | 180 |
Hauteur de translation Max. | mm | 450 | 450 | 450 | 500 | 500 | 500 | 500 |
CADENCE | min-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 |
Puissance moteur principal | kW | 15 | 15 | 15 | 18.5 | 18.5 | 18.5 | 18.5 |
Poids de la machine | kg | 11440 | 13400 | 21300 | 13840 | 15320 | 17100 | 18600 |
Dimensions de la machine (L×l×H) | mm | 3750×2180 ×2825 | 4450×2180 ×2825 | 6420×2180 ×2900 | 3840×2250 ×2920 | 4840×2250 ×2920 | 5640×2250 ×2980 | 6420×2250 ×2980 |
Modèle (WC67Y/MB7) | |
|
|
|
|
|
|
|
Force de pliage | KN | 3000 | 3000 | 3000 | 4000 | 4000 | 5000 | 5000 |
Longueur de pliage | mm | 4000 | 5000 | 6000 | 4000 | 6000 | 4000 | 6000 |
Distance entre colonnes | mm | 2900 | 3900 | 4900 | 3140 | 5000 | 3050 | 4760 |
Profondeur de gorge | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Course de translation | mm | 250 | 250 | 250 | 320 | 320 | 320 | 320 |
Réglage de course | mm | 180 | 180 | 180 | 220 | 220 | 220 | 220 |
Hauteur de translation Max. | mm | 535 | 535 | 535 | 600 | 600 | 630 | 630 |
CADENCE | min-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 |
Puissance moteur principal | kW | 22 | 22 | 22 | 37 | 37 | 37 | 37 |
Poids de la machine | kg | 24400 | 27100 | 29100 | 30100 | 41100 | 42000 | 47600 |
Dimensions de la machine (L×l×H) | mm | 4400×2250 ×3115 | 5400×2250 ×3115 | 6400×2250 ×3520 | 4800×2625 ×3700 | 6800×2650 ×3900 | 4200×4500 ×4760 | 6200×4500 ×4760 |
