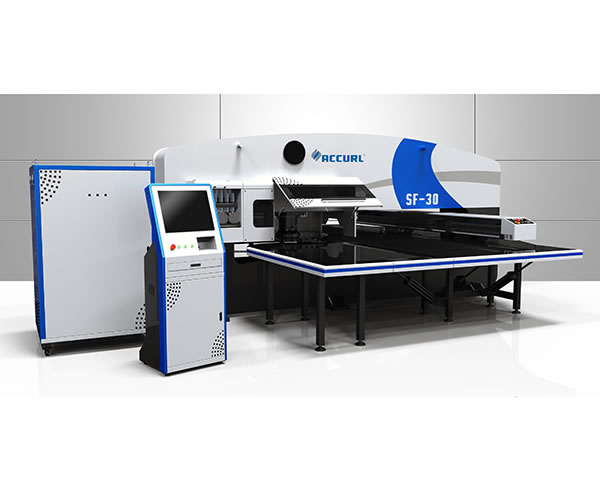

Poinçonneuse hydraulique CNC MAX SF-30T

En vous offrant les poinçonneuses à tourelle large de notre gamme série TP-H, ACCURL propose une gamme complète de poinçonneuses performantes et avec différents prix pour tous les budgets.

Caractéristiques générales :
1. Les poinçonneuses à tourelle d'ACCURL sont construites avec une structure rigide en acier qui permet d'éviter la déformation de la machine en fonctionnement.
2. Le système de commande de la machine est à commande numérique et hydraulique.
3. Les poinçonneuses à tourelle d'Accurl ont 4 axes contrôlés : Les mouvements des axes X et Y pour le mouvement de la tôle, l'axe T pour la rotation de la tourelle et l'axe C pour l'auto indexage des outils.
4. Les tourelles à 32 emplacements permettent des poinçonnages complexes avec des perçages de différentes tailles et formes en une seule opération.
5. Les postes auto-indexés permettent de poinçonner à différents angles et des différentes formes grâce à la commande numérique.
6. Les tourelles peuvent aussi utiliser des outils des formages et de roulage.
7. Solution clés en main au bon prix compétitif.

Conçue pour la production :
Le logiciel Metalix CNCCAD CAD/CAM vous permet de contrôler votre machine et inclus des cycles de fonctionnement complets pour votre commande numérique.

Technologue de poinçonnage:
• Plan d'outil spécial.
• Fonction d'auto-indexage.
• Positionnement automatique des fixations.
• Repositionnement automatique de la tôle.
• La commande numérique CNCCAD permet un empilage automatique ou manuel des tôles en métal.
• Utilisation d'outils roulants possible.
• Fonction de coupe usuelle.
• Découpe de bande pour séparation de la tôle.
• L'auto-indexation réduit le temps de cycle en tournant vers la position la plus proche.
• Sélection de séquence de poinçonnage des outils

Équipements standard
• Système CNC 4 Axes
• Unité de contrôle Siemens 808D CNC unit avec servomoteurs et cartes de commande
• Contrôle hydraulique Rexroth et HL
• 32 emplacements Tourelle 10 A emplacements 16 B emplacements 2 C emplacements 4 D emplacements (2 d'entre eux sont auto-indexés)
• Repositionnement des fixations
• Référence machine automatique
• Programme CAD/CAM
• Fixation automatique

Équipements en options
• Adaptateur pour outil
• Poste indexé D en extra
• Outils de tourelle épais et fins

Paramètres techniques de la poinçonneuse à tourelle hydraulique CNC:

Caractéristique / Modèle		TP-MAX125A	TP-MAX125B	TP-MAX125C	TP-MAX125D	TP-MAX125E
Force de frappe	kN	300	300	300	300	500
Épaisseur de tôles max.	mm	6.35	6.35	6.35	6.35	6.35
Diamètre de poinçonnage max.	mm	Φ88.9	Φ88.9	Φ88.9	Φ88.9	Φ88.9
Dimensions de tôles max. (Pour un repositionnement)	mm	1250×2500	1250×4000	1250×5000	1500×5000	1250×5000
Précision de poinçonnage	mm	±0.1	±0.1	±0.1	±0.1	±0.1
Vitesse de poinçonnage maximale	frappes/min.	600/900	600/900	600/900	600/900	300
Nombre d'emplacements	set	32	32	32	32	32
Nombre d'outils auto-indexés	set	2	2	2	2	2
Axes contrôlés	pcs	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)
Poids de la machine	kg	14000	15000	16000	17000	21000
Dimensions totales de la machine	mm	4965×2800	4965×4400	4965×5200	5210×5200	4965×5200
Dimensions totales de la machine	mm	×2110	×2110	×2110	×2110	×2110
