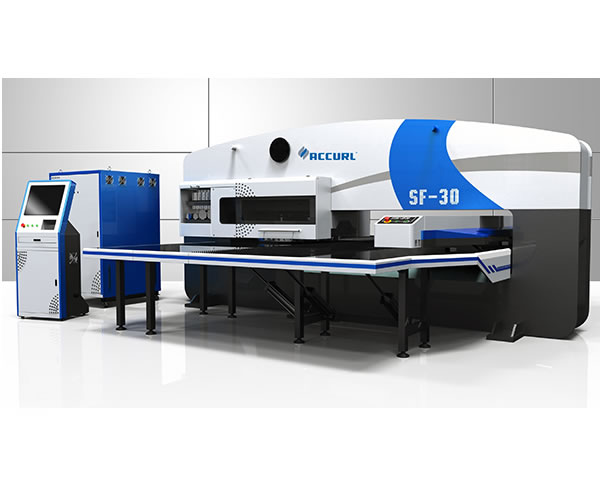

Poinçonneuse CNC à tourelle Smart-SF-30 (Commandée par servomoteur)

Poinçonneuse CNC à tourelle commandée par servomoteur

Caractéristiques générales :

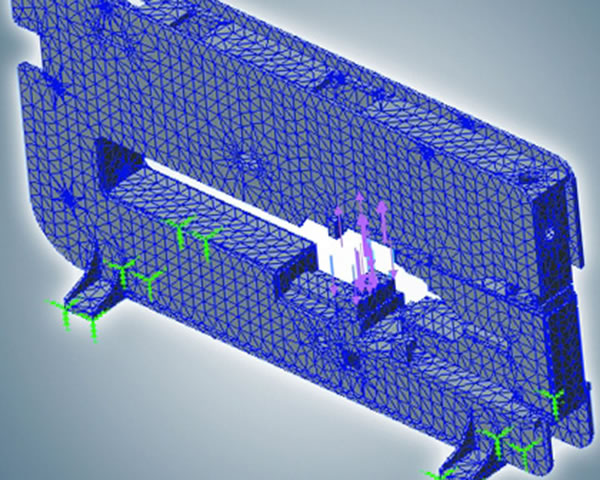

1. Les poinçonneuses à tourelle d'ACCURL sont construites avec une structure rigide en acier qui permet d'éviter les déformations de la machine en fonctionnement.
2. Le système de commande de la machine est numérique et hydraulique.
3. Les poinçonneuses à tourelle d'Accurl ont 4 axes contrôlés : Les mouvements des axes X et Y pour le mouvement de la tôle, l'axe T pour la rotation de la tourelle et l'axe C pour l'auto-indexage des outils.

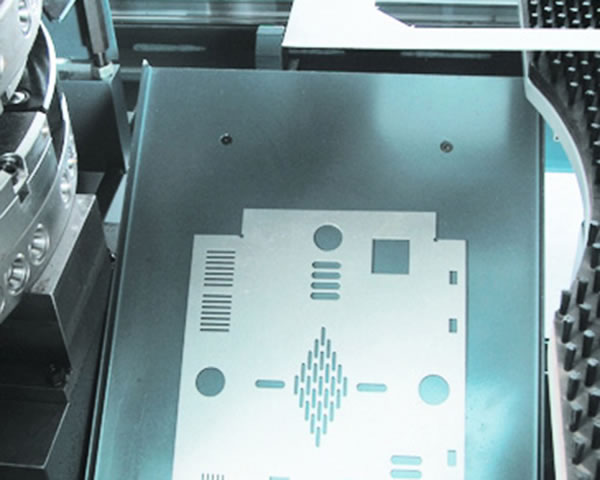

4. Les tourelles à 32 emplacements permettent des poinçonnages complexes avec des perçages de différentes tailles et formes en une seule opération.
5. Les postes auto-indexés permettent de poinçonner à différents angles et différentes formes grâce à la commande numérique.
6. Les tourelles peuvent aussi utiliser des outils des formages et de roulage.
7. Solution clés en main à prix compétitif.

Conçue pour la production
Le logiciel Metalix CNCCAD CAD/CAM vous permet de contrôler votre machine et inclu des cycles de fonctionnement complets pour votre commande numérique.

Nouveau système de commande la tête de frappe
Le système de la tête de frappe de la TP-MAX125 utilise des polymères renforcés de fibres de carbone dans son système à bielles connecté au servomoteur, ce qui rend le système plus rapide et plus rigide. Ce nouveau système réduit les vibrations de la machine de 65%. De plus, la réduction de la température du moteur permet d'économiser de l'énergie au niveau du système de refroidissement et au freinage.

Équipements standard
• Système CNC 4 Axes

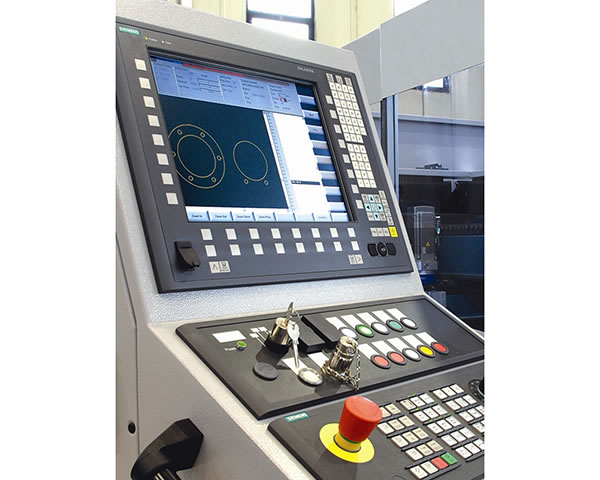

• Unité de contrôle ANUC PC CNC avec servomoteurs et cartes de commande

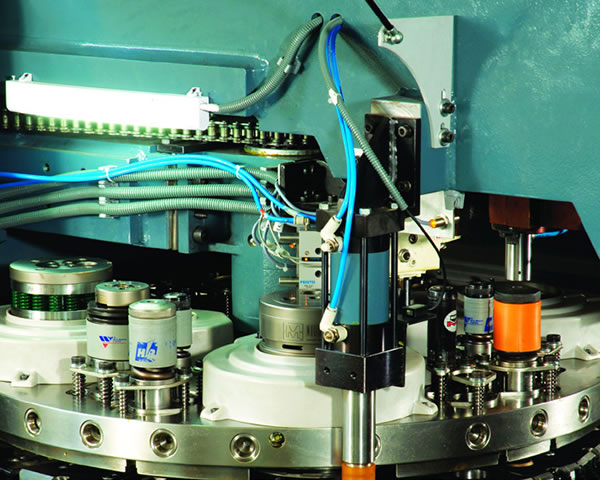

• 32 emplacements Tourelle 10 A emplacements 16 B emplacements 2 C emplacements 4 D emplacements (2 d'entre eux sont auto-indexés)
• Repositionnement des fixations
• Référence machine automatique
• Programme CAD/CAM
• Fixation automatique

Équipements en option
• Adaptateur pour outil
• Poste indexé D en extra
• Outils de tourelle épais et fins

Paramètres techniques de la poinçonneuse CNC à tourelle commandée par servomoteur :

Caractéristique / Modèle			SPH-MAX1250	SPH-MAX1250X
Force de frappe		kN	200	300
Épaisseur de tôles max.		mm	6.35	6.35
Diamètre de poinçonnage max.		mm	Φ88.9	Φ88.9
Dimensions de tôles max. (Pour un repositionnement)		mm	1250×5000	1250×5000
Force de frappe		mm	± 0.1	± 0.1
Système de commande	Type de commande		Servo V.R.	Servo V.R.
Système de commande	Puissance moteur AC	kW	16	16
Poids max. de la tôle		kg	150	150
Vitesse de poinçonnage maximale		frappes/min.	1800	1800
Vitesse de poinçonnage (course de 10mm)	Pas de 1mm	frappes/min.	1000	1000
Vitesse de poinçonnage (course de 10mm)	Pas de 25mm	frappes/min.	500	500
Vitesse d'avance max.		m/min	110	110
Quantité d'emplacements en rotation			40(4)/50(2IT/2MT)	32 (2)
Emplacement en rotation	Types d'outils échangeables		C/D/MT6A/E	-
Emplacement en rotation	Quantité d'outils auxiliaires indexables		12	-
Nombre d'axes		pcs	6+1(X/Y1/Y2/T/C/C1/A)	5(X, Y, T, C, A)
Poids de la machine		kg	16000	16000
Dimensions totales de la machine		mm	4965×5200×2110	4965×5200×2110

Photos détaillées
