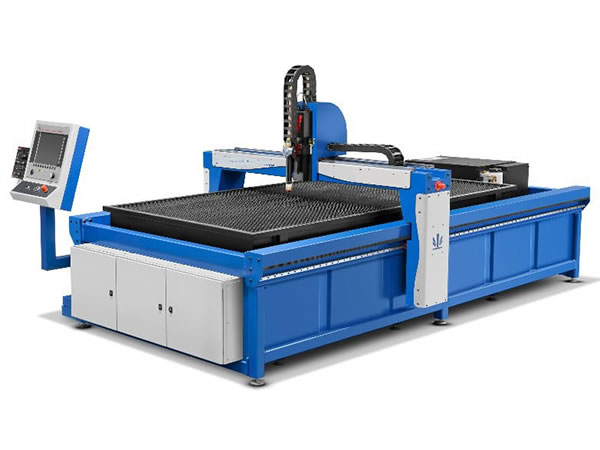

Machine CNC de découpe Plasma – Gamme GSII-L

La gamme de machines de découpe plasma GSII-L est fabriquée en Europe et permet un grand nombre d'applications tel que la découpe au plasma à grande vitesse, la découpe de précision au plasma ou encore le marquage.

Cette machine est équipée du système de contrôle CNC à écran tactile Hypertherm Micro Edge Pro. Ce système permet d'accéder à des fonctions telles que l'assistance Cutpro (Cutpro wizard), les astuces d'optimisation de coupe ou encore l'accès à une base de données. L'utilisateur peut choisir parmi des matériaux et épaisseur de découpe.

Configuration Standard
1. Structure monobloc transportable avec une faible surface au sol
2. Installation facile
3. Doubles servomoteurs (AC) avec un réducteur planétaire et un système pignon crémaillère.
4. Guide linéaire de précision sur les axes X et Y
5. Système de contrôle automatique de la hauteur et du voltage de la torche de découpe
6. Chaine à câble et capot de tube

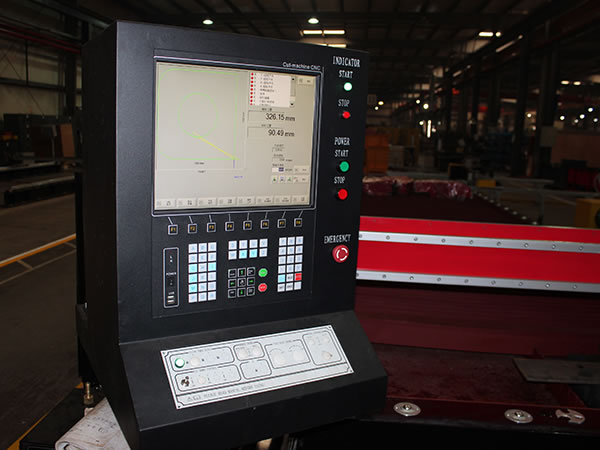

7. Commande Hypertherm EDGE® Pro CNC
8. Table de découpe avec système d'évacuation intégrée et contrôlable par zone avec la commande numérique
9. Containeur de chutes intégré

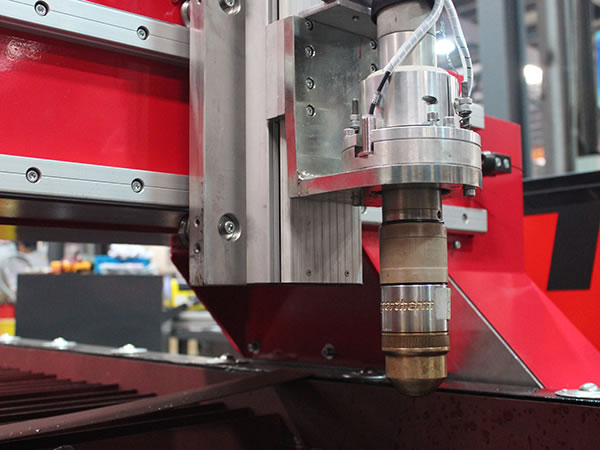

10. Système anti-collision de la torche magnétique
11. Alignement de plaque guidé par laser
12. Respect des normes CE

Options
1. Commande numérique Hypertherm Edge Pro CNC
2. Portail
3. Système de rotation pour tube, tube rond de 30 à 140 mm, tube carré de 20x20mm à 100x100 mm
4. Tiroir amovible pour récupération des pièces et chutes
5. Disponible avec les sources de plasma Hypertherm Powermax, Maxpro200 et HPRXD
6. Technologie pour perçage : Technologie True Hole (avec source plasma automatique à gaz HPRXD)
7. Filtre d'extraction de fumée

Spécifications techniques：

Type	Table Width	Table Length	Height Under Torch	Width x Length x Height	Table Height	X Axis	Y A xis	Weight	Max. Positioning Speed(X-Y)	Total Power (without Plasma)
GSII-L	mm	mm	mm	mm	mm	mm	mm	kg	m/min	KW
30-15	1500	3000	150	1850x3420x1710	800	1000	2000	2050	30	4
30-15	1500	3000	150	2350x4420x1710	800	1500	3000	2550	30	4
40-20	2000	4000	150	2850x5420x1710	800	2000	4000	3300	30	4
60-20	2000	6000	150	2850x7420x1710	800	2000	6000	4600	30	4

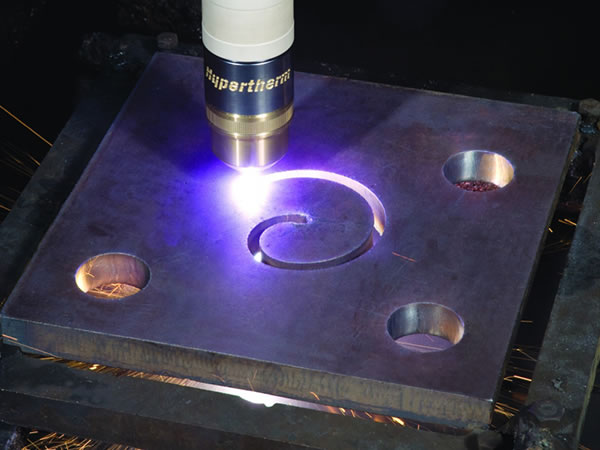

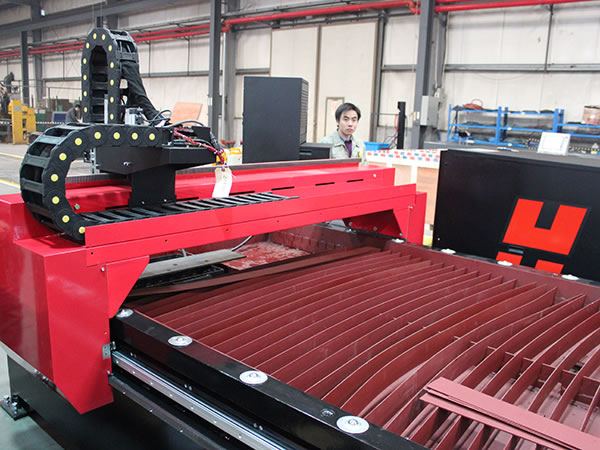

Photos détaillées
