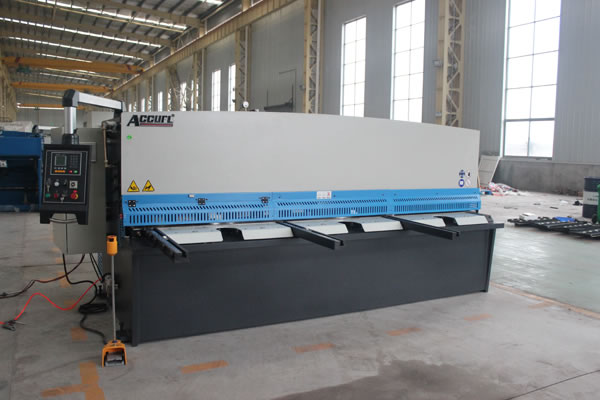

ACCURL fabrique une cisaille hydraulique oscillante pour la coupe de tôles en métal avec des épaisseurs de 4mm à 6mm. Cette cisaille peut couper des pièces de grandes dimensions utilisées dans les lignes de fabrication de tube et de formage par roulage. Cette cisaille peut aussi être configurée pour du perçage et du poinçonnage. ACCURL est certain de pouvoir vous proposer la cisaille que vous recherchez.
Principales caractéristiques
1. Cette cisaille hydraulique oscillante respecte les normes EU. Le bâti de la cisaille est entièrement soudé par des robots et subit un traitement thermique pour réduire les contraintes dans la matière.
2. Les cisailles hydrauliques oscillantes QC12Y existent dans de nombreuses configurations avec des dimensions et capacités de coupe différentes.
3. Équipé avec un système d'alignement lumineux, la machine peut être rapidement et facilement ajustée au bon angle de découpe. La position des lames est ajustée par un système continu et non pas à pas.

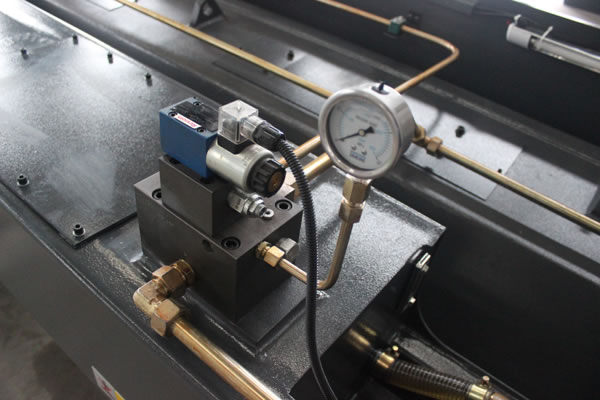

4. Le système hydraulique intégré permet une meilleure fiabilité en fonctionnement et une maintenance facile et rapide. Le système hydraulique est conçu par la marque allemande Bosch-Rexroth.
5. La lame de découpe est contrôlée hydrauliquement avec un accumulateur d'azote.
6. La cisaille oscillante respecte les normes CE, avec notamment une protection basculante à l'avant et une protection optique à l'arrière.
7. Des lames de qualité faciles à maintenir et à remplacer.
Conception standard de cette cisaille hydraulique oscillante
Ajustement rapide et précis de la lame avec une poignée sur le côté du bâti.
Lame à plusieurs tranchants pour la découpe de l'aluminium, de l'acier et de l'acier inoxydable.
Ligne de découpe et zone sombre illuminée
Compteur de découpe
Réglage rapide de la longueur de coupe
Protection de surcharge hydraulique et électrique

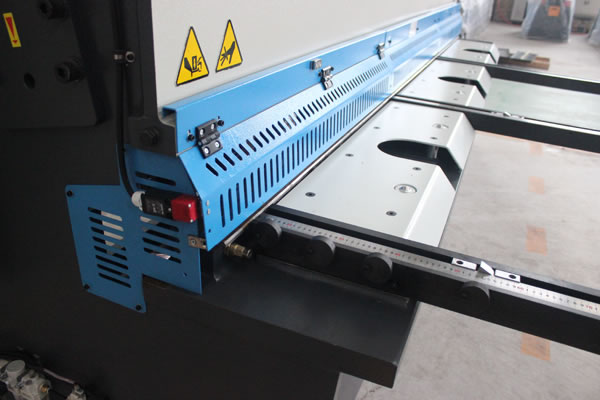

Bras support à l'avant et bras équerre
Table d'entrée avec roulement à billes
Onduleur Delta avec une vis à bille et tige polie d'une précision de 0,01mm
Meilleures coupes:
Ajustement de la butée arrière en fonction de l'espace entre les lames
Butée arrière rétractable
Boucle de programmation et sous programmes
Répétition de programmes pré-enregistrés
Découpe automatique (Découpe volante)
Options pour la cisaille hydraulique oscillante
Table support arrière à roulement

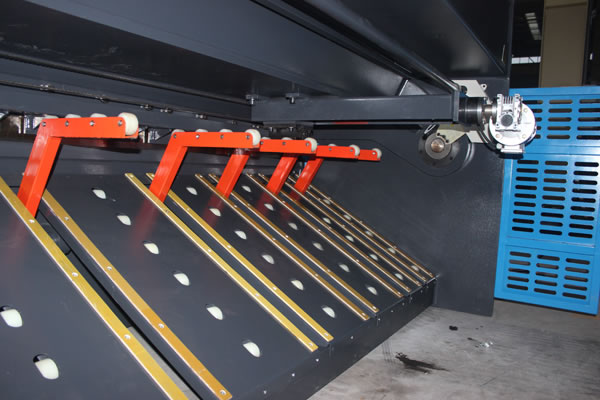

Support de tôles pneumatique
Jauge d'angle de découpe montée sur une table
Contrôle numérique de l'épaisseur de la plaque, position de la butée arrière, données d'entrées de la longueur de coupe
Contrôle de la butée arrière
Spécification de la cisaille hydraulique oscillante
Modèle(AC/MS7) | ||||||||
Épaisseur de découpe | mm | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
Longueur de découpe | mm | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 6000 |
Angle de découpe | Degré | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
Cadence | min-1 | ≥ 22 | ≥ 18 | ≥ 12 | ≥ 16 | ≥ 12 | ≥ 10 | ≥ 7 |
Doigts de butée | mm | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 |
Profondeur de la gorge de coupe | mm | 85 | 85 | 85 | 145 | 145 | 145 | 140 |
Moteur principal | kW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 11 |
Poids de la machine | kg | 3460 | 4280 | 6600 | 5140 | 6220 | 8520 | 17000 |
Dimensions de la machine (L×l×H) | mm | 3100×1430 ×1450 |
3800×1555 ×1500 |
4600×1705 ×1600 |
3150×1500 ×1600 |
3850×1600 ×1620 |
4650×1850 ×1700 |
6780×2450 ×2100 |
Modèle(AC/MS7) | ||||||||
Épaisseur de découpe | mm | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
Longueur de découpe | mm | 2500 | 4000 | 3200 | 5000 | 6000 | 2500 | 3200 |
Angle de découpe | Degré | 1°30' | 1°30' | 1°30' | 1°30' | 1°16' | 2° | 2° |
Cadence | min-1 | ≥ 12 | ≥ 10 | ≥ 10 | ≥ 8 | ≥ 6 | ≥ 10 | ≥ 9 |
Doigts de butée | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 | 20-800 | 20-800 |
Profondeur de la gorge de coupe | mm | 145 | 145 | 145 | 300 | 300 | 300 | 300 |
Moteur principal | kW | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
Poids de la machine | kg | 5900 | 10200 | 7360 | 18000 | 21800 | 9000 | 10700 |
Dimensions de la machine (L×l×H) | mm | 3180×1680 ×1700 |
3880×1830 ×1720 |
4680×1980 ×1780 |
5855×2260 ×2100 |
6880×2260 ×2100 |
3300×2030 ×1840 |
4000×2100 ×1940 |
Modèle(AC/MS7) | |||||||
Épaisseur de découpe | 12 | 8 | 16 | 16 | 16 | 16 | |
Longueur de découpe | mm | 4000 | 6000 | 2500 | 3200 | 4000 | 6000 |
Épaisseur de découpe | mm | 1°54' | 2° | 2°9' | 2° | 2° | 2° |
CADENCE | min-1 | ≥ 8 | ≥ 4 | ≥ 9 | ≥ 8 | ≥ 7 | ≥ 4 |
Doigts de butée | mm | 20-800 | 20-1000 | 20-800 | 20-800 | 20-1000 | 20-1000 |
Profondeur de la gorge de coupe | mm | 300 | 320 | 315 | 320 | 320 | 320 |
Moteur principal | kW | 18.5 | 30 | 22 | 22 | 30 | 45 |
Poids de la machine | kg | 13800 | 38000 | 11100 | 14300 | 19700 | 44000 |
Dimensions de la machine (L×l×H) | mm | 4800×2270 ×2000 |
6900×2800 ×2500 |
3310×2240 ×2000 |
4030×2390 ×2100 |
4820×2490 ×2460 |
7100×2900 ×2650 |
Modèle(AC/MS7) | |||||||
Épaisseur de découpe | mm | 20 | 20 | 25 | 25 | 32 | 32 |
Longueur de découpe | mm | 3200 | 6000 | 2500 | 3200 | 2500 | 3200 |
Angle de découpe | Degré | 2°30' | 2°30' | 3° | 3° | 3°30' | 3°30' |
CADENCE | min-1 | ≥ 5 | ≥ 4 | ≥ 5 | ≥ 5 | ≥ 4 | ≥ 4 |
Doigts de butée | mm | 20-1000 | 20-1100 | 20-1000 | 20-1000 | 20-1000 | 20-1500 |
Profondeur de la gorge de coupe | mm | 320 | 150 | 325 | 325 | 350 | 350 |
Moteur principal | kW | 37 | 55 | 37 | 37 | 45 | 45 |
Poids de la machine | kg | 22000 | 51000 | 20000 | 27000 | 32500 | 42100 |
Dimensions de la machine (L×l×H) | mm | 4190×2695 ×2300 |
7100×3500 ×3050 |
3450×2650 ×2800 |
4130×3100 ×2800 |
3550×3100 ×2800 |
4335×3300 ×3280 |
